我們總是會遇到一些輕觸開關的電路問題，其實主要原因還是我們對輕觸開關電路缺乏了解，我們先來了解一下常見的輕觸開關電路圖是怎樣的。

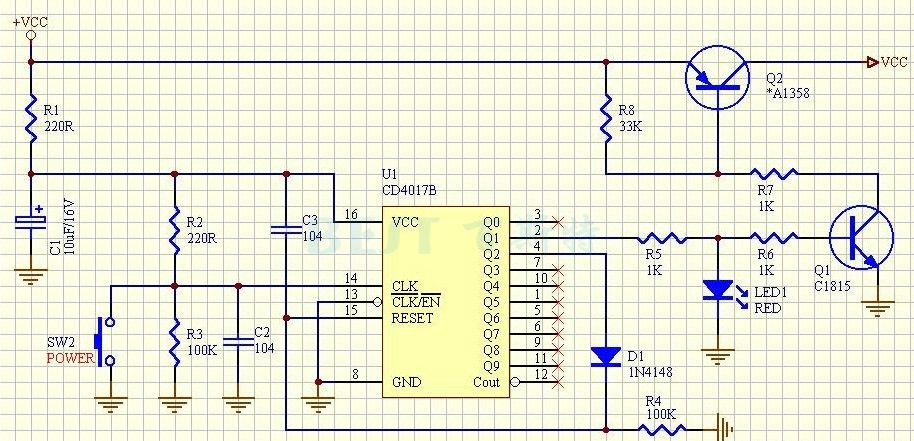

輕觸開關電路圖
輕觸開關的電路性能
輕觸開關屬于一種有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通或斷。
這種輕觸開關所能檢測的物體必須是金屬物體。它的測量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。這種開關的檢測物體，也可以是絕緣的液體或粉狀物體,在檢測較低介電常數的物體時，可以順時針調節多圈電位器來增加感應靈敏度，一般調節電位器使電容式的接近開關在0.7-0.8Sn的位置動作。
